Descrição do produto

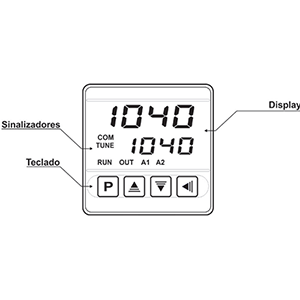

O controlador de temperatura microprocessado N1040 foi desenvolvido para aplicações onde se deseja reunir baixo custo e alta precisão. Seu novo invólucro possui profundidade reduzida, somente 80 mm, o que também reduz significativamente o espaço de montagem.
Outra grande inovação do controlador de temperatura N1040 é o seu sistema de conexão elétrica removível que possibilita maior agilidade na etapa de instalação.
Este controlador PID aceita termorresistência Pt100 e termopares J, K e T. Possui duas saídas para controle ou alarme, alimentação universal, além de sintonia automática dos parâmetros PID, o que faz dele um controlador de processos sofisticado e de baixo custo.
Marca
Novus
Baixar Manual Baixar Manual
DIMENSÕES:........................................... 48 x 48 x 80 mm (1/16 DIN)
Recorte no Painel:........................45,5 x 45,5 mm (+0,5 -0,0 mm)
Peso Aproximado: ...................................................................75 g
ALIMENTAÇÃO ELÉTRICA:
Modelo Padrão: ........................100 a 240 Vca (±10 %), 50/60 Hz
.................................................................... 48 a 240 Vcc (±10 %)
Modelo 24 V: ..................... 12 a 24 Vcc / 24 Vca (-10 % / +20 %)
Consumo máximo:................................................................. 6 VA
CONDIÇÕES AMBIENTAIS:
Temperatura de Operação: ........................................... 0 a 50 °C
Umidade Relativa: .................................................. 80 % @ 30 °C
Para temperaturas maiores que 30 °C, diminuir 3 % por °C
Uso interno; Categoria de instalação II, Grau de poluição 2;
altitude < 2000 metros
ENTRADA............Termopares J; K; T e Pt100 (conforme Tabela 01)
Resolução Interna: ......................................32767 níveis (15 bits)
Resolução do Display:.............. 12000 níveis (de -1999 até 9999)
Taxa de Leitura da Entrada:.......................até 10 por segundo (*)
Exatidão: ............Termopares J, K, T: 0,25 % do span ±1 °C (**)
.....................................................................Pt100: 0,2 % do span
Impedância de entrada:................. Pt100 e termopares: > 10 MΩ
Medição do Pt100:.................................. Tipo 3 fios, (α=0,00385)
Com compensação de comprimento do cabo, corrente de
excitação de 0,170 mA.
(*) Valor adotado quando o parâmetro Filtro Digital é definido
com valor 0 (zero). Para valores do Filtro Digital diferentes de 0,
o valor da Taxa de Leitura de Entrada fica em 5 amostras por
segundo.
(**) a utilização de termopares exige um intervalo de tempo
mínimo para estabilização de 15 minutos.
SAÍDAS:
OUT1: ..............................................Pulso de tensão, 5 V / 25 mA
OUT2: ..................................Relé SPST; 1,5 A / 240 Vca / 30 Vcc
OUT3: ..................................Relé SPST; 1,5 A / 240 Vca / 30 Vcc
OUT4: .....................................Relé SPDT; 3 A / 240 Vca / 30 Vcc
PAINEL FRONTAL: .................... IP65, Policarbonato (PC) UL94 V-2
GABINETE: .................................................. IP20, ABS+PC UL94 V-0
COMPATIBILIDADE ELETROMAGNÉTICA: ......... EN 61326-1:1997
e EN 61326-1/A1:1998
EMISSÃO: ............................................................. CISPR11/EN55011
IMUNIDADE: ...................EN61000-4-2, EN61000-4-3, EN61000-4-4,
EN61000-4-5, EN61000-4-6, EN61000-4-8 e EN61000-4-11
SEGURANÇA: ..................... EN61010-1:1993 e EN61010-1/A2:1995
CONEXÕES PRÓPRIAS PARA TERMINAIS TIPO PINO;
CICLO PROGRAMÁVEL DE PWM: de 0,5 até 100 segundos;
INICIA OPERAÇÃO: após 3 segundos de alimentado;
